Технические характеристики
| Вес брутто | 90 кг |
| Вес нетто | 75 кг |
| Макс. диаметр | 210 мм |
| Скорости | 2 |
| Ширина обработки | 100 мм |
| Электронная регулировка числа оборотов | да |
| Назначение по материалу обработки | по металлу |
| Фрезерование | нет |
| Винторезный | да |
| Использование | напольный |
| Копир | нет |
| Обороты (об/мин) | 2500 |
| Мощность (Вт) | 600 Вт |
| ЧПУ | нет |
| УЦИ | нет |
| Напряжение питания | 220 В |
| Конус шпинделя | MK-3 |
| Конус задней бабки | MK-2 |
| Инструкция |
Описание
Станок токарный METALMASTER MML 2140 V
Токарный станок MetalMaster MML 2140 V предназначен для обработки заготовок из конструкционных материалов (сталь, чугун, сплавы цветных металлов). Модель подходит для нарезания метрических и дюймовых резьб.

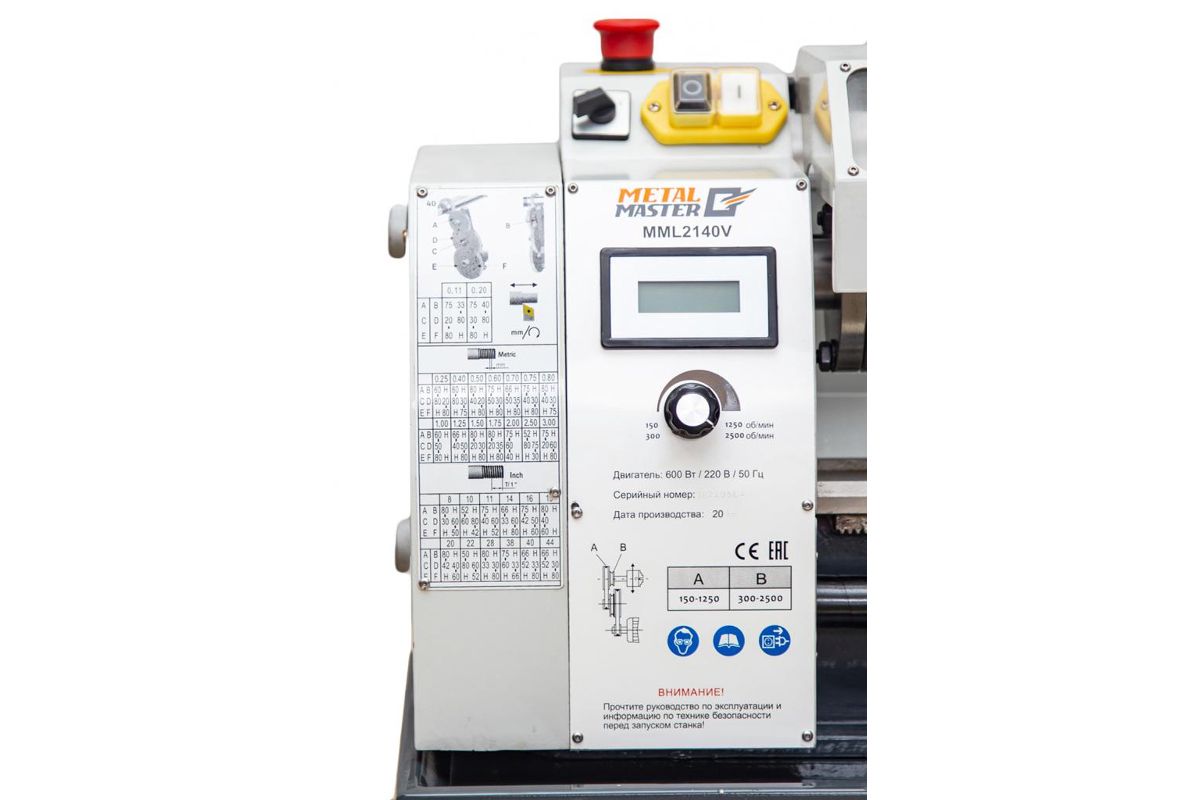

На станке установлено электронное бесступенчатое управление числом оборотов шпинделя. Данные о частоте вращения отображаются на цифровом дисплее, расположенном на корпусе оборудования. Сменные шестерни необходимы для выбора диапазона нарезаемой резьбы.
Ширина чугунной станины составляет 125 мм, что значительно увеличивает жесткость конструкции. Наличие 6 масленок обеспечивает плавное перемещение рукоятки, удобное смазывание суппорта и минимизирует износ рабочих узлов.
Клиновидный ремень позволяет избежать повреждений двигателя во время перегрузки и способствует тихой работе установки. Шпонка на креплении лимба поперечной подачи предотвращает непроизвольное изменение размера детали или поворот маховика.
Шестерни выполнены из прочного металла, обладают высоким ресурсом и повышенной износостойкостью. Направляющие прошли специальную закалку ТВЧ (48-52 HRC) и процедуру шабрения.
Телескопическая защита ходового винта исключает попадание стружки внутрь. Быстрозажимной рычаг предусмотрен для ослабления задней бабки с целью установки глубины сверления и закрепления длинных заготовок.
Особенности:
- Точность работы;
- Аварийный выключатель;
- Визуальный контроль.
Преимущества:
-Компактный универсальный станок MetalMaster MML 2140 V;
-Электронное бесступенчатое управление числом оборотов шпинделя;
-Цифровая индикацией оборотов шпинделя;
-Закаленный высокоточный шпиндель;
-Правое и левое вращение шпинделя;
-Подшипники с высокой грузоподъемностью;
-Цельнолитая чугунная станина, прошедшая термическую обработку для максимальной жесткости;
-Закаленные и шлифованные направляющие станины (HRC 48 - 52);
-Высокая точность обработки деталей;
-Цена деления лимба поперечной подачи - 0.05 мм;
-Цена деления лимба тонкой продольной подачи - 0.02 мм;
-Цена деления лимба продольной подачи - 0.25 мм;
-Вылет пиноли задней бабки - 70 мм, шкала до 60 мм;
-Быстрозажимной 3-х кулачковый патрон - 100 мм;
-Продольная, поперечная и верхняя каретки суппорта;
-Нарезание метрической и дюймовой резьбы;
-Поворот тонкой продольной салазки для точения конуса заданного параметра;
-Защитный экран над шпинделем в зоне резания;
-Клиновидный приводной ремень.
Технические характеристики:
-Двигатель: 600 Вт 220 В ~50 Гц;
-Высота центров: 105 мм;
-Наибольшая длина обрабатываемой детали: 400 мм;
-Диаметр обработки над станиной: 210 мм;
-Ширина станины: 100 мм;
-Внутренний конус шпинделя: MK 3;
-Количество ступеней: 6;
-Частота вращения шпинделя: 150 – 2500 об/мин;
-Количество ступеней: 2, бесступ. регулирование;
-Внутренний конус шпинделя: MK 3;
-Диаметр сквозного отверстия в шпинделе: 21 мм;
-Ход верхней каретки суппорта: 70 мм;
-Ход поперечной каретки суппорта: 110 мм;
-Внутренний конус пиноли задней бабки: MK 2;
-Вылет пиноли задней бабки: 70 мм;
-Продольная подача: 0,1 - 0,2 мм/об;
-Пределы шага нарезаемых метрических резьб: 0,25 – 3 мм;
-Пределы шага нарезаемых дюймовых резьб: 8 – 44 ниток на дюйм;
-Высота державки резца: 10 мм;
-Габаритные размеры: 880 х 500 х 475 мм;
-Масса станка брутто/нетто: 90/75 кг.
Комплектация:
-3-х кулачковый патрон 100 мм;
-4-х позиционный резцедержатель;
-Центр упорный;
-Защитное ограждение патрона;
-Поддон для стружки;
-Комплект сменных шестерен гитары;
-Инструментальный ящик с инструментом:
2 отвертки
3 двусторонних гаечных ключа 8-10 мм, 12- 14 мм, 17-19 мм,
1 ключ для трехкулачкового патрона,
2 предохранителя,
1 упорный центр MT2,
1 упорный центр MT3,
1 масленка,
3 обратных кулачка,
1 свертная втулка,
1 рукоятка поперечных салазок,
6 шестигранных ключей 2,5 мм, 3 мм, 4 мм, 5 мм, 6 мм, 8 мм,
8 сменных шестерен 30Т,35Т, 40Т,42T, 50Т, 52Т, 60T, 66Т.
Токарный станок MetalMaster MML 2140 V предназначен для обработки заготовок из конструкционных материалов (сталь, чугун, сплавы цветных металлов). Модель подходит для нарезания метрических и дюймовых резьб.
