Жил в кабеле	3/4/5
Тип муфты	заливная
Макс. сечение провода	6 мм2
Мин. сечение провода	1.5 мм2
Вес брутто	0.45 кг
Коды товара производителя	78565

Описание

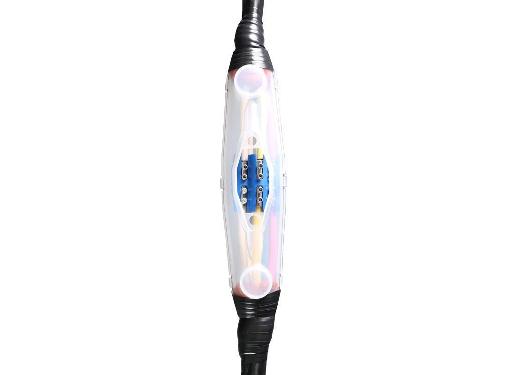

Муфта заливная КВТ 78565 МКС(б)-1(Б) КВТ

Муфты заливные соединительные типа МКС предназначены для соединения силовых кабелей с пластмассовой изоляцией, с броней и без брони, на напряжение до 1 кВ.
Соответствует требованиям ГОСТ 13781.0-86-
Типы монтируемых кабелей: (А)ВВГ, NYM, (А)ПвВГ, (А)ВБбШв, (А)ПвБбШв, (А)ПвБбШп
Комплект муфты универсален и может быть использован на 3-х жильных, 4-х жильных и 5-ти жильных кабелях.
Для соединения жил в комплекте муфт с буквой (Б) содержится изолированный блок соединителей КСМ.
Также для соединения жил возможно использование гильз под опрессовку.
В качестве изоляционного и герметизирующего вещества используется двухкомпонентный самоотвердевающий полимерный компаунд.
Полимерный компаунд поставляется в отдельных секциях прочной полиэтиленовой упаковки с разделителем. При монтаже разделитель снимается и компаунды тщательно перемешиваются перед заливанием в корпус муфты.
Не требуют использования открытого пламени для монтажа и могут применяться в местах с особыми требованиями к пожаро- и взрывобезопасности.
Прозрачный корпус муфты обеспечивает визуальный контроль за равномерным заполнением всех междужильных пустот.
Полная герметичность соединения за счет использования гидрофобного компаунда.
Монтаж не требует применения специальных инструментов.
Выпускается по ТУ 3599-062-97284872-2014.

Технические характеристики:

- Диапозон сечений жил: 1.5-6 мм2 ;
- Тип установки: наружняя + внутренняя;
- Тип кабеля: с броней;
- Болт в комплекте: есть;
- Число жил в кабеле: 3/4/5;
- Рабочее напряжение: 1 кВ.

Состав муфты:

- Двухкомпонентный быстрозастывающий полиуретановый компаунд;
- Пластиковый прозрачный корпус;
- Блок соединителей КСМ в полимерном корпусе (обозначается буквой (Б));
- Пружины постоянного давления ППД (в муфтах на броню МКС(б));
- Проводник заземления гибкий, медный, изолированный (ПВ-3 или аналоги) (в муфтах на броню МКС(б));
- Лента-герметик;
- Изоляционная лента ПВХ;
- Наждачная бумага;
- Латексные защитные перчатки монтажника.

Габариты:

- Длина: 190 мм;
- Ширина: 43 мм;
- Высота: 46 мм.

Муфта КВТ заливная МКС(б)-1(Б) (78565)
